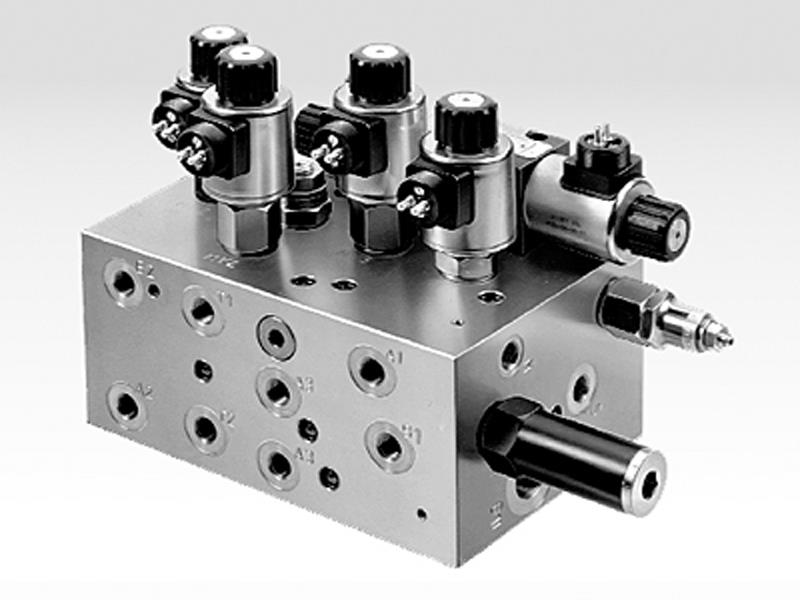

液压系统控制元件—液压阀，你了解多少？

1. 基本结构

液压阀主要由阀芯、阀体、驱动装置三部分构成。

• 阀芯：通过移动或旋转改变油路通断状态，是控制的核心部件。
• 阀体：内部设有油道，提供液流通道。

驱动装置：包括手动杠杆、电磁铁、弹簧或液压力等，驱动阀芯动作。

2. 工作原理

液压阀基于流体力学原理实现控制：

压力控制：当系统压力超过设定值时，阀芯移动，开启溢流或减压通道（如溢流阀通过弹簧力与液压力平衡调节压力）。

流量控制：通过改变阀口开度调节流量（如节流阀通过缩小通流面积限制流速）。

方向控制：切换油路方向（如换向阀通过阀芯位移连通不同油口）。

根据功能，液压阀可分为三大类：

1. 方向控制阀

单向阀：仅允许液流单向通过，防止逆流（如液控单向阀可通过外部压力油解锁反向流动）。

换向阀：通过阀芯位移切换液流方向，常见类型包括二位四通、三位四通阀。例如，三位四通换向阀的中位机能可切断油路，使执行元件保持静止。

2. 压力控制阀

溢流阀：限制系统最高压力，保护设备安全（先导式溢流阀通过主阀与先导阀协同工作，稳定性更高）。

减压阀：降低分支油路压力，适用于需不同压力的子系统。

顺序阀：根据压力信号控制执行元件动作顺序，如液压机械手的多级伸缩。

3. 流量控制阀

• 节流阀：通过调节阀口大小控制流量，但受负载影响较大。

调速阀：结合节流阀与定差减压阀，补偿负载变化，保持流量稳定。

一、选型核心考量参数

1. 系统压力等级

• 额定压力：选择阀的公称压力需高于系统最大工作压力（一般预留10%~20%裕量），避免阀体变形或密封失效。
• 压力冲击：频繁启停或负载突变的系统需选用带缓冲结构的溢流阀或响应更快的插装阀。

2. 流量匹配性

• 通径规格：根据通过阀的最大流量选择通径（如DN6/DN10等），阀的流量-压降曲线需满足系统效率要求。
• 流量稳定性：高精度流量控制场景（如注塑机射胶）优先选用调速阀而非普通节流阀。

3. 介质特性

1. 确定功能需求 → 方向/压力/流量控制
2. 分析工况参数 → 压力峰值、流量范围、介质类型
3. 匹配控制方式 → 手动/电磁/比例控制
4. 评估环境限制 → 温度、污染等级、防爆要求
5. 选择安装形式 → 管式/板式/插装
6. 品牌与成本平衡 → 进口品牌溢价 vs 国产替代可行性
