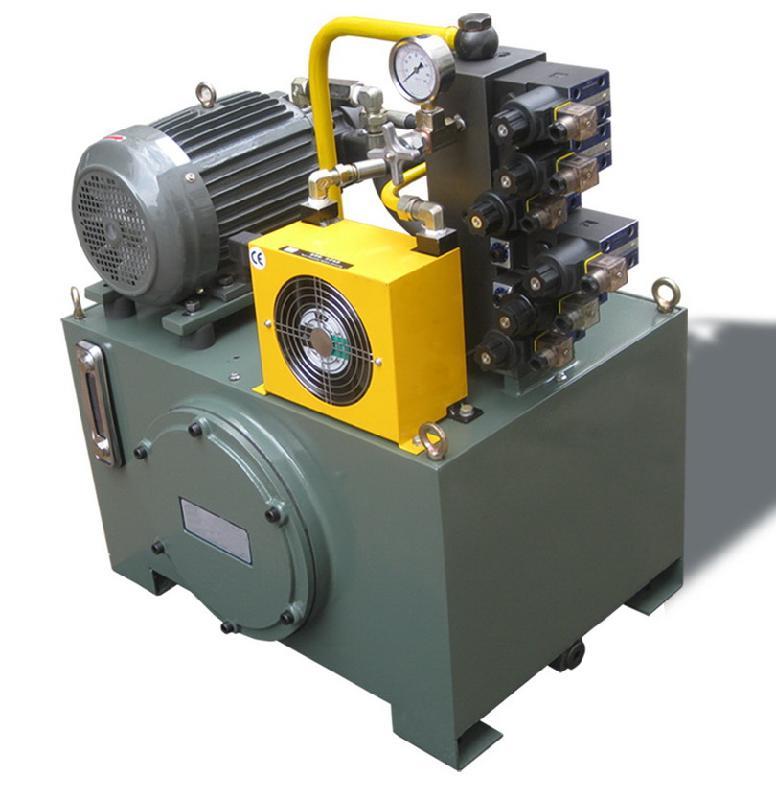

如何设计一个简单的液压系统？

一个完整的一路液压系统通常包括以下核心部件：

1. 动力源：液压泵，将机械能转换为液压能
2. 执行元件：液压缸（直线运动）或液压马达（旋转运动）
3. 控制元件：方向控制阀、压力控制阀、流量控制阀
4. 辅助元件：油箱、过滤器、管路、密封件等
5. 工作介质：液压油

步骤一：明确系统需求

在开始设计前，必须先明确以下几点：

• 执行元件类型：需要直线运动还是旋转运动？这决定选择液压缸还是液压马达。
• 负载要求：需要多大的力和速度？这决定了系统压力和流量。
• 工作周期：连续工作还是间歇工作？这影响油箱容量和散热设计。
• 环境条件：温度范围、污染程度等，影响液压油和密封件的选择。

例如，假设我们需要设计一个简单的升降平台，要求：

• 提升重量：500kg
• 提升高度：1米
• 提升时间：10秒
• 工作频率：每小时操作不超过20次

步骤二：计算主要参数

根据需求进行基本计算：

1. 确定液压缸尺寸：
• 需要的推力 F = 500kg × 9.8m/s² ≈ 4900N
• 假设系统工作压力 P = 7MPa（约70bar）
• 液压缸有效面积 A = F/P = 4900N / (7×10⁶Pa) ≈ 0.0007m² = 7cm²
• 液压缸直径 d = √(4A/π) = √(4×7/3.14) ≈ 3cm
• 考虑效率和安全系数，选择标准直径40mm的液压缸
2. 确定流量需求：
• 液压缸行程容积 V = A × 行程 = 7cm² × 100cm = 700cm³ = 0.7L
• 提升时间 t = 10s
• 所需流量 Q = V/t = 0.7L / 10s = 0.07L/s = 4.2L/min
3. 选择液压泵：
• 考虑泄漏和效率，增加20%余量
• 泵的流量 Q_pump = 4.2 × 1.2 ≈ 5L/min
• 根据压力和流量选择适合的齿轮泵或叶片泵

步骤三：选择液压元件

1. 液压泵选择：
• 功率 P = (压力×流量)/(600×效率) = (70×5)/(600×0.8) ≈ 0.73kW
• 选择标准0.75kW电机，转速1450rpm
• 类型：对于简单系统，外啮合齿轮泵是经济可靠的选择
• 规格：压力7MPa，流量5L/min
• 驱动：根据流量和压力计算所需电机功率
2. 液压缸选择：
• 类型：单作用或双作用？根据是否需要外力回程决定
• 本例选择双作用液压缸，缸径40mm，杆径20mm，行程1000mm
• 安装方式：根据实际结构选择
3. 控制阀选择：
• 方向控制阀：三位四通手动换向阀（中位O型机能）
• 压力控制阀：直动式溢流阀，设定压力7MPa
• 流量控制阀：根据需要选择节流阀或调速阀
4. 辅助元件选择：
• 油箱：容量为泵流量的3-5倍，即15-25L
• 过滤器：吸油过滤器，过滤精度100μm
• 管路：根据流量和压力选择通径和壁厚
• 密封件：根据工作介质和温度选择

步骤四：设计液压回路

基本回路图如下：

[电机]→[液压泵]→[过滤器]→[溢流阀]

                ↓

            [换向阀]

                ↓

           [液压缸]

详细说明：

1. 电机驱动液压泵从油箱吸油
2. 液压油经过滤器进入系统
3. 溢流阀与泵并联，限制系统最高压力
4. 换向阀控制液压油流向，实现液压缸伸缩
5. 回油经过换向阀返回油箱

步骤五：系统布置与安装注意事项

1. 油箱设计：
• 足够大的表面积以利散热
• 内部设置隔板，促进油液循环和杂质沉淀
• 油位计、空气滤清器、放油塞齐全
2. 管路布置：
• 尽量减少弯头和接头
• 避免急弯，弯曲半径不小于管径的3倍
• 吸油管粗而短，减少吸油阻力
3. 安装要点：
• 泵的吸油口低于油箱最低液面
• 泵与电机轴心对中精度控制在0.1mm以内
• 所有连接处确保密封可靠

步骤六：调试与故障排除

1. 初次启动前检查：
• 确认油箱油位合适
• 检查电机转向是否正确
• 所有阀门处于正确位置
2. 空载运行：
• 点动电机，确认泵旋转方向
• 逐渐提高转速，检查有无异常噪音
• 操作换向阀，使液压缸全行程往复数次，排除空气
3. 负载调试：
• 逐渐增加负载至额定值
• 调整溢流阀至设定压力
• 检查系统泄漏、温升情况
