一、基本定位与系列划分

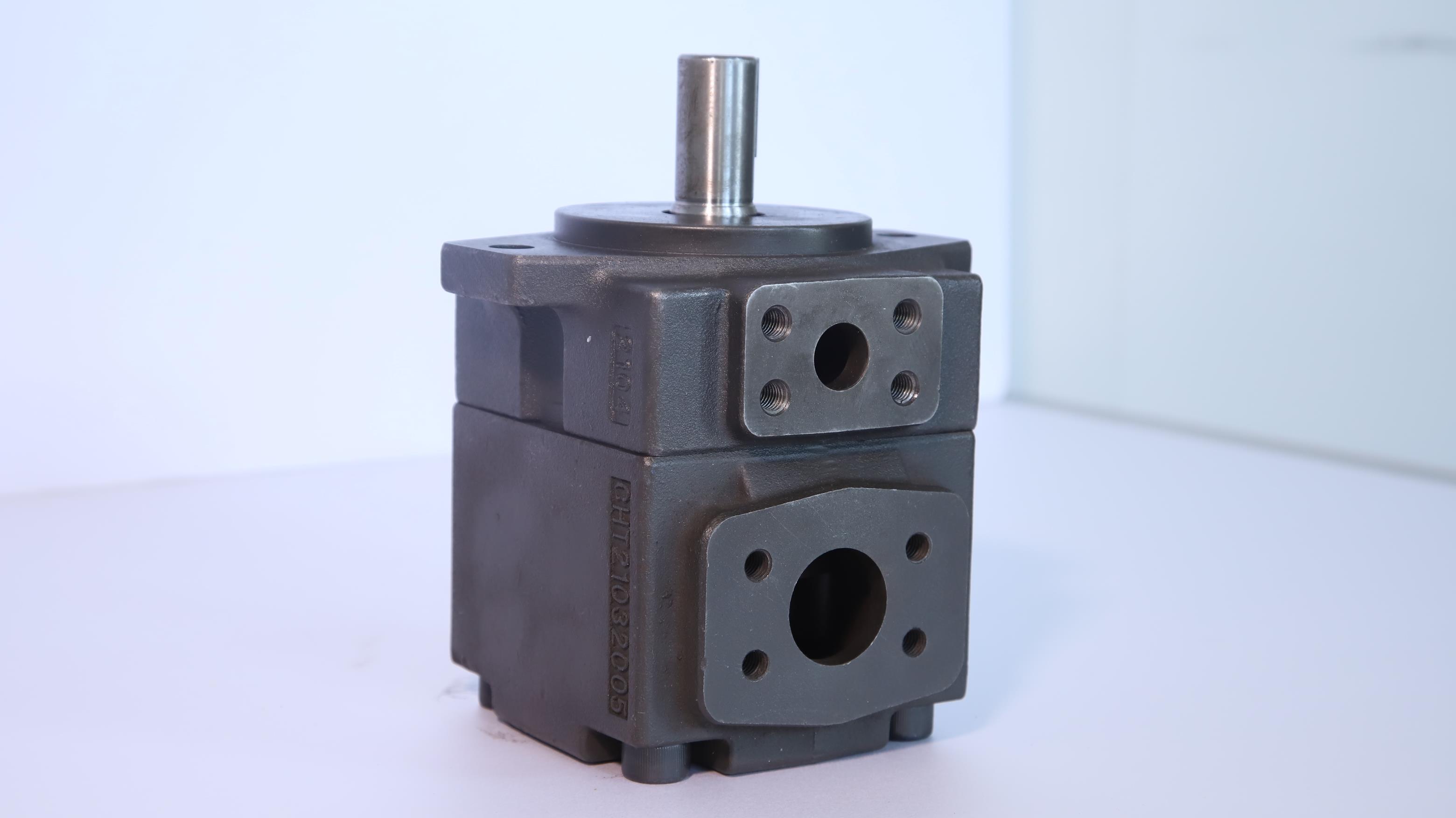

PV2R 为定量双作用叶片泵，分单联、双联、三联，覆盖PV2R1/2/3/4四大子系列，排量6.7–184 mL/r，最高压力21 MPa（210 bar）YUKEN。
1. 单联泵（四大子系列）
| 系列 | 排量范围（mL/r） | 最高压力（MPa） | 转速范围（rpm） | 典型应用 |
|---|
| PV2R1 | 6.7–23.7 | 21 | 500–1800 | 小流量、高压精密设备 |
| PV2R2 | 26–47 | 21 | 500–1800 | 中流量、通用工业液压 |
| PV2R3 | 56–116 | 21 | 500–1800 | 大流量、重载设备 |
| PV2R4 | 125–184 | 21 | 500–1800 | 超大流量、重型机械
|
2. 多联泵（双联 / 三联）
- 双联：PV2R12、PV2R23、PV2R34 等，双泵同轴、独立出油，压力多为16–21 MPa。
- 三联：PV2R123、PV2R234 等，三路独立流量，适配复杂多回路系统。
二、核心结构与工作原理
1. 关键结构（双作用 + 卡盘式）
- 定子：内曲线为高次方无冲击过渡曲线（非简单圆弧），叶片进出油区过渡平滑，脉动极低、噪音小YUKEN。
- 转子 + 叶片：转子开径向槽，叶片在离心力 + 压力油作用下紧贴定子；叶片为薄型耐磨片，配合间隙精密。
- 卡盘式泵芯：定子、转子、叶片、配油盘集成整体卡盘组件，维修时可整体快换，无需拆泵体YUKEN。
- 配油盘 + 侧板：采用液压平衡侧板，自动补偿磨损，减少泄漏、提升容积效率YUKEN。
- 壳体：铸铁材质，刚性强、吸振好，适配 SAE 标准安装法兰YUKEN。
2. 工作原理（双作用）
- 电机驱动转子旋转，叶片在离心力与压力油作用下贴紧定子内表面。
- 转子每转一周，每个工作腔完成两次吸油 + 两次压油（双作用），流量脉动小、径向力平衡。
- 工作腔从小半径→大半径：容积增大→吸油；从大半径→小半径：容积减小→压油。
- 配油盘精准分配吸 / 压油口，实现连续高压供油。
三、核心性能优势
- 高压稳定：抗磨液压油下最高21 MPa，普通液压油16 MPa，适配重载工况YUKEN。
- 低噪低脉动：高次方定子曲线使压力脉动 **<±3%，噪音比传统泵低5–8 dB**，适合精密设备YUKEN。
- 高效可靠：容积效率 **≥92%、机械效率≥90%；液压平衡侧板 + 耐磨叶片，寿命8000 小时 +**YUKEN。
- 维修便捷：卡盘式泵芯可现场整体更换，维修时间缩短80%YUKEN。
- 介质适配广：兼容矿物油、水 - 乙二醇、磷酸酯难燃液压液（水 - 乙二醇最高7 MPa）YUKEN。
- 安装标准化：符合SAE J744安装标准，适配各类电机与液压站YUKEN。
四、型号命名规则（以 PV2R2-33-F-RAA-4 为例）
- PV2R：系列代号（定量高压叶片泵）
- 2：子系列（1/2/3/4）
- 33：公称排量（33 mL/r）
- F：安装形式（F = 法兰，L = 底座）
- R：旋转方向（R = 顺时针，L = 逆时针，轴端看）
- AA：油口位置（AA = 吸 / 压油口均在上）
- 4：设计版本号
五、典型应用领域
- 工业机械：注塑机、压铸机、液压机、机床、包装机械、橡胶机械。
- 工程机械：小型挖掘机、装载机、叉车、高空作业平台。
- 特种装备：冶金设备、造纸机械、试验台、高压清洗机。
